煤礦用液壓挖掘機

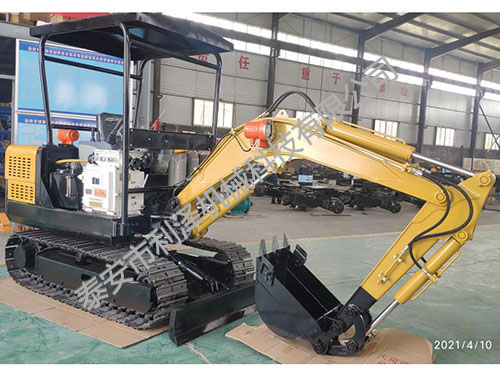

MWD3/0.07L煤礦用液壓挖掘機

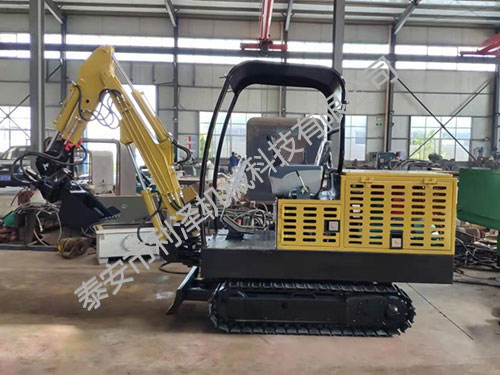

MWD2/0.05L煤礦用液壓挖掘機
1.主要技術參數
型 號 | MWD3/0.07L | MWD2/0.05L | MWD1.6/0.04L | |
基本參數 | 標準斗容量m3 | 0.07 | 0.05 | 0.04 |
工作質量t | 3±0.2 | 2±0.2 | 1.6±0.2 | |
主電機額定功率kw | 22 | 22 | 18.5 | |
液壓系統 | 額定工作壓力/允許極限壓力（工作裝置）MPa | 17 | 16 | 16 |
額定工作壓力/允許極限壓力（回轉）MPa | 13 | 12 | 12 | |
額定工作壓力/允許極限壓力（行走）MPa | 17 | 15 | 15 | |
作業范圍 | 極限挖掘半徑mm | 4400 | 2450 | 2050 |
極限挖掘深度mm | 2300 | 1800 | 1500 | |
極限垂直挖掘深度mm | 1700 | 1800 | 1500 | |
極限挖掘高度mm | 3550 | 2700 | 2300 | |
極限卸料高度mm | 2350 | 1450 | 1250 | |
整機性能 | 極限挖掘力（鏟斗）kN | ≥14 | ≥13 | ≥10 |
行走速度km/h | 0-20 | 0-20 | 0-20 | |
爬坡能力° | ≥17 | ≥17 | ≥17 | |
離地間隙mm | ≥115 | ≥170 | ≥170 | |
接地比壓 MPa | ≤0.08 | ≤0.08 | ≤0.08 | |
履帶極限轉彎半徑m | ≤2.0 | ≤0.95 | ≤0.90 | |
外形尺寸（運輸狀態） | 長度mm | 4160±100 | 3900±50 | 3900±50 |
寬度mm | 1200±50 | 1000±50 | 900±50 | |
高度mm | 2300±50 | 2120±50 | 2120±50 | |
備注：適用坡道范圍為：-16°~+16°。 | ||||
2. 主要用途及適用范圍
該煤礦用液壓挖掘機是一種煤礦井下巷道小型清理機，屬于煤礦機械設備，適用于對煤礦井下巷道進行清理和挖掘。
本煤礦用液壓挖掘機全夜壓式，操作簡單，機型小巧，即使在狹窄場所也可以自由使用，2 噸的載重車即可對其進行搬運。
3. 型號組成及含義
舉例說明
MWD2/0.05L 其型號含義是：
MW-----------------------煤礦用液壓挖掘機；
D---------------------------電動驅動；
2/0.05-------------------工作質量t/標準斗容量m3；
4.煤礦用液壓挖掘機的主要特點
1）整機選型設計、制造和安裝均遵循（GB50231）《機械設備安裝工程施工及驗收規范》、（MT5010）《煤礦機電安裝工程質量標準》有關規定執行。
2）下車架部分是履帶式行走底盤，其結構形式為：行走底架、導向輪總成、鏈軌松緊調節裝置、鏈輪導軌、液壓馬達、驅動輪等。
3）驅動部分形式為：液壓驅動裝置。將驅動輪與液壓馬達固定，其整體與行走底架螺栓連接，通過油泵把液壓油箱的油液經換向閥，送至液壓驅動馬達，帶動鏈輪導軌進行行走運動。
4）操縱部分由行駛操縱裝置和作業操縱裝置組成。
5）挖掘部分由鏟斗和旋轉機構組成
6）旋轉機構安裝在履帶式行走底盤的上部前端，鏟斗與旋轉機構相連接。
7）電氣設備具有防水、隔爆性能，符合煤礦安全規程之相關規定，可用于有煤塵及瓦斯的礦井。
5.煤礦用液壓挖掘機煤安證
